Festo DSBC-50-100-PPVA-N3 1366952
Цена: 16 709,7 ₽ · обновлено 2026-10-04

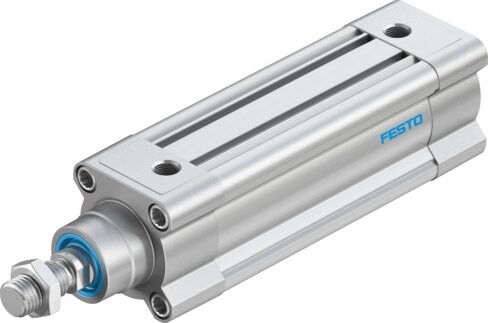

пневмоцилиндр Festo DSBC-50-100-PPVA-N3
Характеристики
| Артикул | 1366952 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 100 мм |
| Диаметр поршня | 50 мм |
| Резьба штока | M16x1.5 |
| Демпфирование | пневматическое демпфирование, регулируемое с двух сторон |
| Конец штока | наружная резьба |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,04 МПа…1,2 МПа / 0,4 бар…12 бар |
| Принцип действия | двустороннего действия |
| Температура среды | -20 °C…80 °C |
| Вес | 1750 г |
| Тип монтажа | на выбор: с внутренней резьбой / с крепёжными принадлежностями |
| Пневматическое присоединение | G1/4 |
| Материал крышки | литой алюминий с покрытием |
| Материал штока | высоколегированная сталь |
| Материал гильзы | гладкоанодированный деформируемый алюминиевый сплав |
| Положение при монтаже | любое |
| Соответствует стандарту | ISO 15552 |
| Конструкция | поршень / шток / профильная гильза |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 1 Дж |
| Длина демпфирования | 22 мм |
| Теоретическое усилие при 0 | 1178 Н |
| Движущаяся масса | 615 г |
| Движущаяся масса при ходе 0 мм | 365 г |
| Добавочная движущаяся масса на 10 мм хода | 25 г |
| Базовый вес при ходе 0 мм | 1190 г |
| Добавочный вес на 10 мм хода | 56 г |
| Примечание к материалам | соответствует RoHS |
| Материал уплотнения поршня | ТПЭ-У (ПУР) |
| Материал поршня | деформируемый алюминиевый сплав |
| Материал грязесъёмника штока | ТПЭ-У (ПУР) |
| Материал буферного уплотнения | ТПЭ-У (ПУР) |
| Материал демпфирующего упора | POM |
| Материал гайки | оцинкованная сталь |
| Материал подшипника | POM |
| Материал винтов крышки | оцинкованная сталь |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип DSBC — пневмоцилиндр, в каталоге 12 исполнений; выбирают по типоразмеру — 32 мм…100 мм (5 вариантов); присоединению — G1/4…G3/8 (4 варианта); рабочему давлению — 0,04 МПа…1,2 МПа / 0,4 бар…12 бар, 0,06 МПа…1,2 МПа / 0,6 бар…12 бар. Ближайший тип в классе — ADN: отличается рабочим давлением — здесь 0,04 МПа…1,2 МПа / 0,4 бар…12 бар, 0,06 МПа…1,2 МПа / 0,6 бар…12 бар, там 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Исполнение 1366952: типоразмер — 50 мм; присоединение — G1/4; рабочее давление — 0,04 МПа…1,2 МПа / 0,4 бар…12 бар; конструкция — поршень / шток / профильная гильза; температура — -20 °C…80 °C. От соседнего исполнения 1376662 отличается типоразмером (50 мм против 40 мм) и рабочим давлением (0,04 МПа…1,2 МПа / 0,4 бар…12 бар против 0,06 МПа…1,2 МПа / 0,6 бар…12 бар). Артикул 1366952, Festo.
FAQ
Какой типоразмер у 1366952?
Диаметр поршня — 50 мм.
Какое присоединение у 1366952?
Пневматическое присоединение — G1/4.
В каком диапазоне рабочее давление у 1366952?
Рабочее давление — 0,04 МПа…1,2 МПа / 0,4 бар…12 бар.
Какая конструкция у 1366952?
Конструкция — поршень / шток / профильная гильза.
Когда поставите 1366952?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
