Festo ADVU-32-30-P-A 156535
Цена: 6 112,8 ₽ · обновлено 2026-10-04

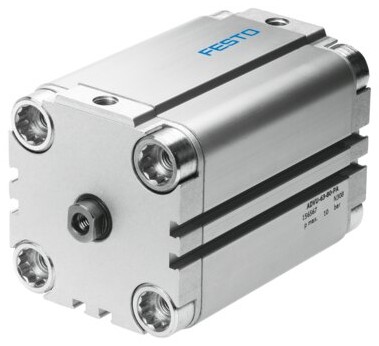

пневмоцилиндр Festo ADVU-32-30-P-A
Характеристики
| Артикул | 156535 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 30 мм |
| Диаметр поршня | 32 мм |
| Резьба штока | M6 |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Положение при монтаже | любое |
| Принцип действия | двустороннего действия |
| Конец штока | внутренняя резьба |
| Конструкция | поршень / шток |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,08 МПа…1 МПа / 0,8 бар…10 бар / 11,6 psi…145 psi |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 0,4 Дж |
| Теоретическое усилие при 0 | 483 Н |
| Движущаяся масса при ходе 0 мм | 49 г |
| Добавочная движущаяся масса на 10 мм хода | 9 г |
| Базовый вес при ходе 0 мм | 300 г |
| Добавочный вес на 10 мм хода | 40 г |
| Тип монтажа | на выбор: с проходным отверстием / с крепёжными принадлежностями |
| Пневматическое присоединение | G1/8 |
| Материал винтов крышки | оцинкованная сталь |
| Материал крышки | деформируемый алюминиевый сплав |
| Материал подвижных уплотнений | НБР / ТПЭ-У (ПУР) |
| Материал штока | высоколегированная нержавеющая сталь |
| Материал гильзы | деформируемый алюминиевый сплав |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип ADVU — пневмоцилиндр, в каталоге 22 исполнения; выбирают по типоразмеру — 12 мм…100 мм (9 вариантов); присоединению — M5, G1/8, G1/4; рабочему давлению — 0,06 МПа…1 МПа / 0,6 бар…10 бар / 8,7 psi…145 psi…0,12 МПа…1 МПа / 1,2 бар…10 бар / 17,4 psi…145 psi (4 варианта). Ближайший тип в классе — ADN: отличается конструкцией — здесь поршень / шток, там двустороннего действия. Исполнение 156535: типоразмер — 32 мм; присоединение — G1/8; рабочее давление — 0,08 МПа…1 МПа / 0,8 бар…10 бар / 11,6 psi…145 psi; конструкция — поршень / шток; температура — -20 °C…80 °C. От соседнего исполнения 156622 по ключевым параметрам не отличается — различаются артикулы 156535 и 156622. Артикул 156535, Festo.
FAQ
Какой типоразмер у 156535?
Диаметр поршня — 32 мм.
Какое присоединение у 156535?
Пневматическое присоединение — G1/8.
В каком диапазоне рабочее давление у 156535?
Рабочее давление — 0,08 МПа…1 МПа / 0,8 бар…10 бар / 11,6 psi…145 psi.
Какая конструкция у 156535?
Конструкция — поршень / шток.
Когда поставите 156535?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
