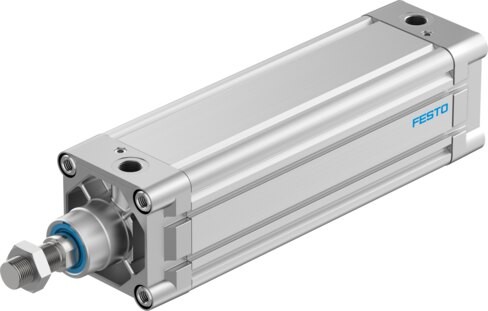

Festo DNC-100-40-PPV 163480
Цена: 32 265,6 ₽ · обновлено 2026-10-04
пневмоцилиндр Festo DNC-100-40-PPV
Характеристики
| Артикул | 163480 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 40 мм |
| Диаметр поршня | 100 мм |
| Резьба штока | M20x1.5 |
| Демпфирование | пневматическое демпфирование, регулируемое с двух сторон |
| Положение при монтаже | любое |
| Соответствует стандарту | ISO 15552 |
| Конец штока | наружная резьба |
| Конструкция | поршень / шток / профильная гильза |
| Детекция положения | нет |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,06 МПа…1,2 МПа / 0,6 бар…12 бар |
| Принцип действия | двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 1,2 Дж |
| Длина демпфирования | 32 мм |
| Теоретическое усилие при 0 | 4712 Н |
| Движущаяся масса при ходе 0 мм | 1544 г |
| Добавочная движущаяся масса на 10 мм хода | 38 г |
| Базовый вес при ходе 0 мм | 4653 г |
| Добавочный вес на 10 мм хода | 115 г |
| Тип монтажа | с внутренней резьбой / с крепёжными принадлежностями |
| Пневматическое присоединение | G1/2 |
| Примечание к материалам | соответствует RoHS |
| Материал крышки | литой алюминий / литой алюминий с покрытием |
| Материал уплотнений | ТПЭ-У (ПУР) |
| Материал штока | высоколегированная сталь |
| Материал гильзы | деформируемый алюминиевый сплав / гладкоанодированный деформируемый алюминиевый сплав |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип DNC — пневмоцилиндр, в каталоге 28 исполнений; выбирают по типоразмеру — 32 мм…125 мм (7 вариантов); присоединению — G1/8…G3/8 (4 варианта); рабочему давлению — 0,06 МПа…1,2 МПа / 0,6 бар…12 бар, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Ближайший тип в классе — ADN: отличается конструкцией — здесь поршень / шток / профильная гильза, там двустороннего действия. Исполнение 163480: типоразмер — 100 мм; присоединение — G1/2; рабочее давление — 0,06 МПа…1,2 МПа / 0,6 бар…12 бар; конструкция — поршень / шток / профильная гильза; температура — -20 °C…80 °C. От соседнего исполнения 163465 по ключевым параметрам не отличается — различаются артикулы 163480 и 163465. Артикул 163480, Festo.
FAQ
Какой типоразмер у 163480?
Диаметр поршня — 100 мм.
Какое присоединение у 163480?
Пневматическое присоединение — G1/2.
В каком диапазоне рабочее давление у 163480?
Рабочее давление — 0,06 МПа…1,2 МПа / 0,6 бар…12 бар.
Какая конструкция у 163480?
Конструкция — поршень / шток / профильная гильза.
Когда поставите 163480?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
