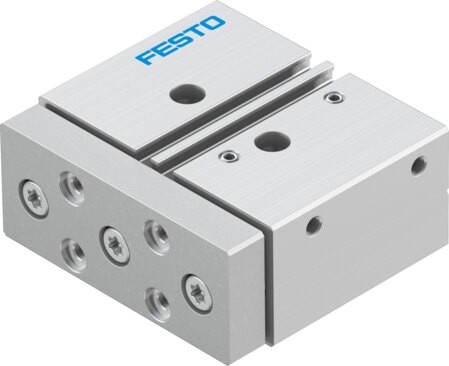

Festo DFM-20-20-P-A-GF (20 мм, 20 мм) 170840
Цена: 9 576,7 ₽ · обновлено 2026-10-04
пневмоцилиндр с направляющей Festo DFM-20-20-P-A-GF (20 мм, 20 мм)
Характеристики
| Артикул | 170840 |
|---|---|
| Бренд | Festo |
| Ход | 20 мм |
| Диаметр поршня | 20 мм |
| Режим работы | двустороннего действия |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Направляющая | направляющая скольжения |
| Конструкция | направляющая |
| Присоединение | M5 |
| Положение монтажа | любое |
| Датчик положения | бесконтактными датчиками положения |
| Давление рабочее | 0,2 МПа…1 МПа |
| Скорость макс | 0,8 м/с |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Температура окружающей | -20 °C…80 °C |
| Вес | 769 г |
| Тип | пневмоцилиндр с направляющей |
| Положение при монтаже | любое |
| Детекция положения | бесконтактным датчиком положения |
| Рабочее давление | 0,2 МПа…1 МПа / 2 бар…10 бар |
| Принцип действия | двустороннего действия |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 0.2 Nm |
| Теоретическое усилие при 0 | 188 Н |
| Движущаяся масса | 385 г |
| Пневматическое присоединение | M5 |
| Примечание к материалам | соответствует RoHS |
| Материал крышки | деформируемый алюминиевый сплав |
| Материал уплотнений | НБР |
| Материал штока | высоколегированная нержавеющая сталь |
| Материал корпуса | деформируемый алюминиевый сплав |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип dfm — пневмоцилиндр с направляющей, в каталоге 75 исполнений; выбирают по типоразмеру — 6 мм…63 мм (10 вариантов); присоединению — 4 варианта (M5, G1/8 и др.); рабочему давлению — 0,1 МПа…1 МПа / 1 бар…10 бар…0,2 МПа…1 МПа / 2 бар…10 бар (5 вариантов). Ближайший тип в классе — AEVC: отличается рабочим давлением — здесь 0,1 МПа…1 МПа / 1 бар…10 бар…0,2 МПа…1 МПа / 2 бар…10 бар (5 вариантов), там 0,15 МПа…1 МПа / 1,5 бар…10 бар / 21,75 psi…145 psi. Исполнение 170840: типоразмер — 20 мм; присоединение — M5; рабочее давление — 0,2 МПа…1 МПа / 2 бар…10 бар; конструкция — направляющая; температура — -20 °C…80 °C. От соседнего исполнения 170841 по ключевым параметрам не отличается — различаются артикулы 170840 и 170841. Артикул 170840, Festo.
FAQ
Какой типоразмер у 170840?
Диаметр поршня — 20 мм.
Какое присоединение у 170840?
Пневматическое присоединение — M5.
В каком диапазоне рабочее давление у 170840?
Рабочее давление — 0,2 МПа…1 МПа / 2 бар…10 бар.
Какая конструкция у 170840?
Конструкция — направляющая.
Когда поставите 170840?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
