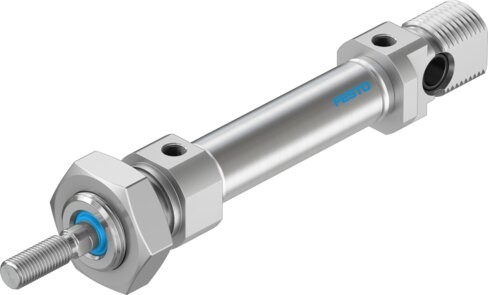

Festo DSNU-12-20-P-A 1908256
Цена: 3 671,7 ₽ · обновлено 2026-10-04
пневмоцилиндр Festo DSNU-12-20-P-A
Характеристики
| Артикул | 1908256 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 20 мм |
| Диаметр поршня | 12 мм |
| Резьба штока | M6 |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Положение при монтаже | любое |
| Соответствует стандарту | CETOP RP 52 P / ISO 6432 |
| Конец штока | наружная резьба |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,15 МПа…1 МПа / 1,5 бар…10 бар |
| Принцип действия | двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 0,07 Дж |
| Теоретическое усилие при 0 | 67,9 Н |
| Движущаяся масса при ходе 0 мм | 18,5 г |
| Добавочная движущаяся масса на 10 мм хода | 2 г |
| Базовый вес при ходе 0 мм | 75 г |
| Добавочный вес на 10 мм хода | 4 г |
| Тип монтажа | с крепёжными принадлежностями |
| Пневматическое присоединение | M5 |
| Примечание к материалам | соответствует RoHS |
| Материал уплотнений | НБР / ТПЭ-У (ПУР) |
| Материал штока | высоколегированная нержавеющая сталь |
| Материал гильзы | высоколегированная нержавеющая сталь |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип DSNU — пневмоцилиндр, в каталоге 65 исполнений; выбирают по типоразмеру — 8 мм…63 мм (8 вариантов); присоединению — M5, G1/8, G3/8; рабочему давлению — 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар. Ближайший тип в классе — ADN: отличается рабочим давлением — здесь 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар, там 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Исполнение 1908256: типоразмер — 12 мм; присоединение — M5; рабочее давление — 0,15 МПа…1 МПа / 1,5 бар…10 бар; конструкция — двустороннего действия; температура — -20 °C…80 °C. От соседнего исполнения 1908258 по ключевым параметрам не отличается — различаются артикулы 1908256 и 1908258. Артикул 1908256, Festo.
FAQ
Какой типоразмер у 1908256?
Диаметр поршня — 12 мм.
Какое присоединение у 1908256?
Пневматическое присоединение — M5.
В каком диапазоне рабочее давление у 1908256?
Рабочее давление — 0,15 МПа…1 МПа / 1,5 бар…10 бар.
Какая конструкция у 1908256?
Принцип действия — двустороннего действия.
Когда поставите 1908256?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
