Festo DSNU-63-160-P-A 196016
Цена: 20 375,9 ₽ · обновлено 2026-10-04

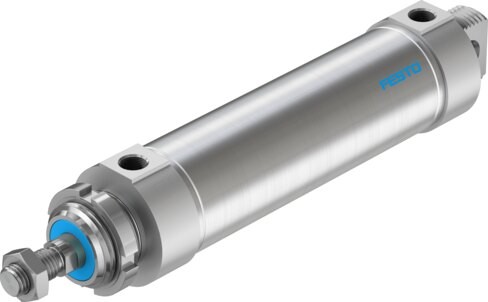

пневмоцилиндр Festo DSNU-63-160-P-A
Характеристики
| Артикул | 196016 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 160 мм |
| Диаметр поршня | 63 мм |
| Резьба штока | M16x1.5 |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Положение при монтаже | любое |
| Детекция положения | бесконтактным датчиком положения |
| Рабочее давление | 0,1 МПа…1 МПа / 1 бар…10 бар |
| Принцип действия | двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 1,3 Дж |
| Теоретическое усилие при 0 | 1870,3 Н |
| Движущаяся масса | 859 г |
| Вес | 2149 г |
| Тип монтажа | с крепёжными принадлежностями |
| Пневматическое присоединение | G3/8 |
| Примечание к материалам | соответствует RoHS |
| Материал крышки | деформируемый алюминиевый сплав |
| Материал уплотнений | НБР / ТПЭ-У (ПУР) |
| Материал штока | высоколегированная сталь |
| Материал гильзы | высоколегированная нержавеющая сталь |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип DSNU — пневмоцилиндр, в каталоге 65 исполнений; выбирают по типоразмеру — 8 мм…63 мм (8 вариантов); присоединению — M5, G1/8, G3/8; рабочему давлению — 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар. Ближайший тип в классе — ADN: отличается рабочим давлением — здесь 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар, там 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Исполнение 196016: типоразмер — 63 мм; присоединение — G3/8; рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар; конструкция — двустороннего действия; температура — -20 °C…80 °C. От соседнего исполнения 1908260 отличается типоразмером (63 мм против 16 мм) и присоединением (G3/8 против M5). Артикул 196016, Festo.
FAQ
Какой типоразмер у 196016?
Диаметр поршня — 63 мм.
Какое присоединение у 196016?
Пневматическое присоединение — G3/8.
В каком диапазоне рабочее давление у 196016?
Рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар.
Какая конструкция у 196016?
Принцип действия — двустороннего действия.
Когда поставите 196016?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
