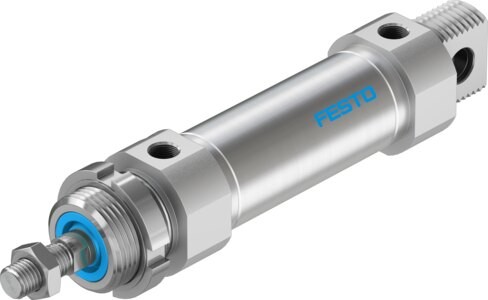

Festo DSNU-32-50-PPV-A 196022
Цена: 7 335,3 ₽ · обновлено 2026-10-04
пневмоцилиндр Festo DSNU-32-50-PPV-A
Характеристики
| Артикул | 196022 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 50 мм |
| Диаметр поршня | 32 мм |
| Резьба штока | M10x1.25 |
| Демпфирование | пневматическое демпфирование, регулируемое с двух сторон |
| Положение при монтаже | любое |
| Детекция положения | бесконтактным датчиком положения |
| Рабочее давление | 0,1 МПа…1 МПа / 1 бар…10 бар |
| Принцип действия | двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 0,4 Дж |
| Длина демпфирования | 14 мм |
| Теоретическое усилие при 0 | 482,5 Н |
| Движущаяся масса | 166 г |
| Вес | 448 г |
| Тип монтажа | с крепёжными принадлежностями |
| Пневматическое присоединение | G1/8 |
| Примечание к материалам | соответствует RoHS |
| Материал крышки | деформируемый алюминиевый сплав |
| Материал уплотнений | НБР / ТПЭ-У (ПУР) |
| Материал штока | высоколегированная сталь |
| Материал гильзы | высоколегированная нержавеющая сталь |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип DSNU — пневмоцилиндр, в каталоге 65 исполнений; выбирают по типоразмеру — 8 мм…63 мм (8 вариантов); присоединению — M5, G1/8, G3/8; рабочему давлению — 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар. Ближайший тип в классе — ADN: отличается рабочим давлением — здесь 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар, там 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Исполнение 196022: типоразмер — 32 мм; присоединение — G1/8; рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар; конструкция — двустороннего действия; температура — -20 °C…80 °C. От соседнего исполнения 1908289 отличается типоразмером (32 мм против 20 мм). Артикул 196022, Festo.
FAQ
Какой типоразмер у 196022?
Диаметр поршня — 32 мм.
Какое присоединение у 196022?
Пневматическое присоединение — G1/8.
В каком диапазоне рабочее давление у 196022?
Рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар.
Какая конструкция у 196022?
Принцип действия — двустороннего действия.
Когда поставите 196022?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
