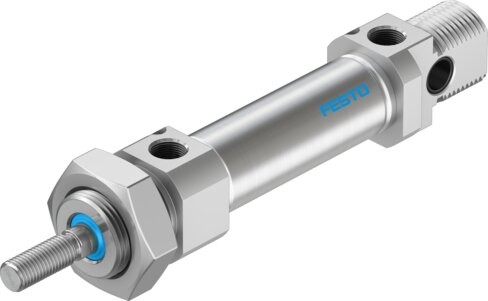

Festo DSNU-20-25-PPV-A 33974
Цена: 5 257,0 ₽ · обновлено 2026-10-04
пневмоцилиндр Festo DSNU-20-25-PPV-A
Характеристики
| Артикул | 33974 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 25 мм |
| Диаметр поршня | 20 мм |
| Резьба штока | M8 |
| Демпфирование | пневматическое демпфирование, регулируемое с двух сторон |
| Положение при монтаже | любое |
| Соответствует стандарту | CETOP RP 52 P / ISO 6432 |
| Конец штока | наружная резьба |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,1 МПа…1 МПа / 1 бар…10 бар |
| Принцип действия | двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 0,2 Дж |
| Длина демпфирования | 15 мм |
| Теоретическое усилие при 0 | 188,5 Н |
| Движущаяся масса при ходе 0 мм | 44 г |
| Добавочная движущаяся масса на 10 мм хода | 4 г |
| Базовый вес при ходе 0 мм | 186,8 г |
| Добавочный вес на 10 мм хода | 7,2 г |
| Тип монтажа | с крепёжными принадлежностями |
| Пневматическое присоединение | G1/8 |
| Примечание к материалам | соответствует RoHS |
| Материал уплотнений | НБР / ТПЭ-У (ПУР) |
| Материал штока | высоколегированная нержавеющая сталь |
| Материал гильзы | высоколегированная нержавеющая сталь |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип DSNU — пневмоцилиндр, в каталоге 65 исполнений; выбирают по типоразмеру — 8 мм…63 мм (8 вариантов); присоединению — M5, G1/8, G3/8; рабочему давлению — 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар. Ближайший тип в классе — ADN: отличается рабочим давлением — здесь 0,15 МПа…1 МПа / 1,5 бар…10 бар, 0,1 МПа…1 МПа / 1 бар…10 бар, там 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Исполнение 33974: типоразмер — 20 мм; присоединение — G1/8; рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар; конструкция — двустороннего действия; температура — -20 °C…80 °C. От соседнего исполнения 1908289 по ключевым параметрам не отличается — различаются артикулы 33974 и 1908289. Артикул 33974, Festo.
FAQ
Какой типоразмер у 33974?
Диаметр поршня — 20 мм.
Какое присоединение у 33974?
Пневматическое присоединение — G1/8.
В каком диапазоне рабочее давление у 33974?
Рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар.
Какая конструкция у 33974?
Принцип действия — двустороннего действия.
Когда поставите 33974?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
