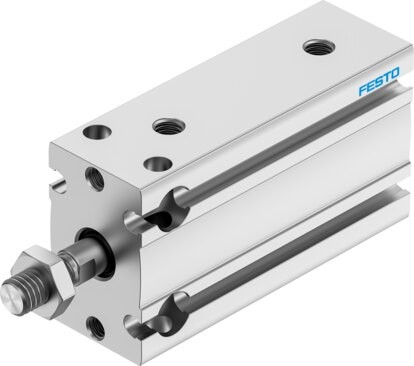

Festo DPDM-16-20-PA (16 мм, 20 мм) 4833188
Цена: 6 316,5 ₽ · обновлено 2026-10-04
компактный пневмоцилиндр Festo DPDM-16-20-PA (16 мм, 20 мм)
Характеристики
| Артикул | 4833188 |
|---|---|
| Бренд | Festo |
| Ход | 20 мм |
| Диаметр поршня | 16 мм |
| Режим работы | двустороннего действия |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Конструкция | поршень / шток / профильная гильза |
| Присоединение | M5 |
| Положение монтажа | любое |
| Датчик положения | бесконтактными датчиками положения |
| Давление рабочее | 0,15 МПа…0,8 МПа |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Температура окружающей | -10 °C…80 °C |
| Тип | компактный пневмоцилиндр |
| Положение при монтаже | любое |
| Принцип действия | двустороннего действия |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,15 МПа…0,8 МПа / 1,5 бар…8 бар |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -10 °C…80 °C |
| Теоретическое усилие при 0 | 104 Н |
| Движущаяся масса при ходе 0 мм | 18 г |
| Добавочная движущаяся масса на 10 мм хода | 2,3 г |
| Базовый вес при ходе 0 мм | 66 г |
| Добавочный вес на 10 мм хода | 13 г |
| Тип монтажа | на выбор: с проходным отверстием / с внутренней резьбой |
| Пневматическое присоединение | M5 |
| Примечание к материалам | соответствует RoHS |
| Материал крышки | деформируемый алюминиевый сплав |
| Материал уплотнений | ТПЭ-У (ПУР) |
| Материал штока | высоколегированная нержавеющая сталь |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип dpdm — компактный пневмоцилиндр, в каталоге 44 исполнения; выбирают по типоразмеру — 6 мм…32 мм (6 вариантов); присоединению — G1/8, M5; рабочему давлению — 0,1 МПа…0,8 МПа / 1 бар…8 бар, 0,18 МПа…0,8 МПа / 1,8 бар…8 бар, 0,15 МПа…0,8 МПа / 1,5 бар…8 бар. Ближайший тип в классе — ADN: отличается рабочим давлением — здесь 0,1 МПа…0,8 МПа / 1 бар…8 бар, 0,18 МПа…0,8 МПа / 1,8 бар…8 бар, 0,15 МПа…0,8 МПа / 1,5 бар…8 бар, там 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Исполнение 4833188: типоразмер — 16 мм; присоединение — M5; рабочее давление — 0,15 МПа…0,8 МПа / 1,5 бар…8 бар; конструкция — поршень / шток / профильная гильза; температура — -10 °C…80 °C. От соседнего исполнения 4833185 по ключевым параметрам не отличается — различаются артикулы 4833188 и 4833185. Артикул 4833188, Festo.
FAQ
Какой типоразмер у 4833188?
Диаметр поршня — 16 мм.
Какое присоединение у 4833188?
Пневматическое присоединение — M5.
В каком диапазоне рабочее давление у 4833188?
Рабочее давление — 0,15 МПа…0,8 МПа / 1,5 бар…8 бар.
Какая конструкция у 4833188?
Конструкция — поршень / шток / профильная гильза.
Когда поставите 4833188?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
