Festo ADN-12-10-I-P-A 536212
Цена: 3 586,2 ₽ · обновлено 2026-10-04

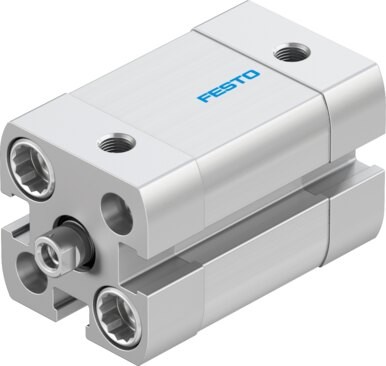

пневмоцилиндр Festo ADN-12-10-I-P-A
Характеристики
| Артикул | 536212 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 10 мм |
| Диаметр поршня | 12 мм |
| Резьба штока | M3 |
| Стандарт | ISO 21287 |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Положение при монтаже | любое |
| Принцип действия | двустороннего действия |
| Конец штока | внутренняя резьба |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для чистых помещений (ISO 14644-14) | Класс l по ISO 14644-1 |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 0,07 Дж |
| Теоретическое усилие при 0 | 68 Н |
| Движущаяся масса | 12 г |
| Вес | 74 г |
| Тип монтажа | на выбор: с проходным отверстием / с внутренней резьбой / с крепёжными принадлежностями |
| Пневматическое присоединение | M5 |
| Примечание к материалам | соответствует RoHS |
| Материал винтов крышки | сталь |
| Материал крышки | анодированный деформируемый алюминиевый сплав |
| Материал уплотнений | ТПЭ-У (ПУР) |
| Материал штока | высоколегированная сталь |
| Материал гильзы | гладкоанодированный деформируемый алюминиевый сплав |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип ADN — пневмоцилиндр, в каталоге 6 исполнений; выбирают по типоразмеру — 12 мм…50 мм (4 варианта); присоединению — M5, G1/8; рабочему давлению — 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Ближайший тип в классе — AEVC: отличается рабочим давлением — здесь 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар, там 0,15 МПа…1 МПа / 1,5 бар…10 бар / 21,75 psi…145 psi. Исполнение 536212: типоразмер — 12 мм; присоединение — M5; рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi; конструкция — двустороннего действия; температура — -20 °C…80 °C. От соседнего исполнения 536256 отличается типоразмером (12 мм против 25 мм) и рабочим давлением (0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi против 0,06 МПа…1 МПа / 0,6 бар…10 бар). Артикул 536212, Festo.
FAQ
Какой типоразмер у 536212?
Диаметр поршня — 12 мм.
Какое присоединение у 536212?
Пневматическое присоединение — M5.
В каком диапазоне рабочее давление у 536212?
Рабочее давление — 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi.
Какая конструкция у 536212?
Принцип действия — двустороннего действия.
Когда поставите 536212?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
