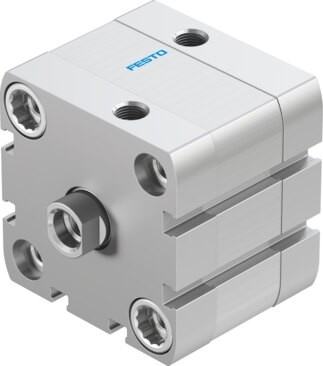

Festo ADN-50-10-I-P-A 536321
Цена: 14 263,1 ₽ · обновлено 2026-10-04
пневмоцилиндр Festo ADN-50-10-I-P-A
Характеристики
| Артикул | 536321 |
|---|---|
| Бренд | Festo |
| Тип | пневмоцилиндр |
| Ход | 10 мм |
| Диаметр поршня | 50 мм |
| Резьба штока | M10 |
| Демпфирование | упругие демпферные кольца/пластины с двух сторон |
| Положение при монтаже | любое |
| Соответствует стандарту | ISO 21287 |
| Конец штока | внутренняя резьба |
| Детекция положения | бесконтактным датчиком положения |
| Исполнения | шток с одной стороны |
| Рабочее давление | 0,06 МПа…1 МПа / 0,6 бар…10 бар |
| Принцип действия | двустороннего действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C…80 °C |
| Энергия удара в конечных положениях | 1 Дж |
| Теоретическое усилие при 0 | 1178 Н |
| Движущаяся масса | 138 г |
| Вес | 540 г |
| Тип монтажа | на выбор: с проходным отверстием / с внутренней резьбой / с крепёжными принадлежностями |
| Пневматическое присоединение | G1/8 |
| Примечание к материалам | соответствует RoHS |
| Материал винтов крышки | сталь |
| Материал крышки | анодированный деформируемый алюминиевый сплав |
| Материал уплотнений | ТПЭ-У (ПУР) |
| Материал штока | высоколегированная сталь |
| Материал гильзы | гладкоанодированный деформируемый алюминиевый сплав |
Назначение
Пневматический цилиндр — исполнительный механизм: давление сжатого воздуха преобразуется в линейное перемещение штока. Применяется для зажима, толкания, подъёма и позиционирования деталей, оснастки и узлов в автоматизации. Тип ADN — пневмоцилиндр, в каталоге 6 исполнений; выбирают по типоразмеру — 12 мм…50 мм (4 варианта); присоединению — M5, G1/8; рабочему давлению — 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар. Ближайший тип в классе — AEVC: отличается рабочим давлением — здесь 0,1 МПа…1 МПа / 1 бар…10 бар / 14,5 psi…145 psi, 0,06 МПа…1 МПа / 0,6 бар…10 бар, там 0,15 МПа…1 МПа / 1,5 бар…10 бар / 21,75 psi…145 psi. Исполнение 536321: типоразмер — 50 мм; присоединение — G1/8; рабочее давление — 0,06 МПа…1 МПа / 0,6 бар…10 бар; конструкция — двустороннего действия; температура — -20 °C…80 °C. От соседнего исполнения 536275 отличается типоразмером (50 мм против 32 мм). Артикул 536321, Festo.
FAQ
Какой типоразмер у 536321?
Диаметр поршня — 50 мм.
Какое присоединение у 536321?
Пневматическое присоединение — G1/8.
В каком диапазоне рабочее давление у 536321?
Рабочее давление — 0,06 МПа…1 МПа / 0,6 бар…10 бар.
Какая конструкция у 536321?
Принцип действия — двустороннего действия.
Когда поставите 536321?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
