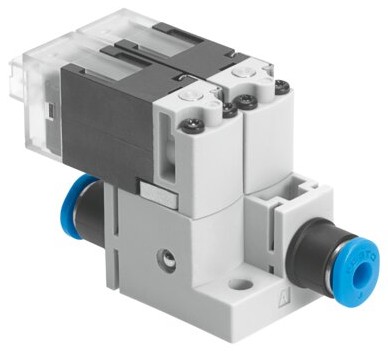

Festo MHA1-2X2/2G-1.5-4-4-4 566175
Цена: 15 485,7 ₽ · обновлено 2026-10-04
вакуумный генератор Festo MHA1-2X2/2G-1.5-4-4-4
Характеристики
| Артикул | 566175 |
|---|---|
| Бренд | Festo |
| Тип | вакуумный генератор |
| Тип привода | электрический |
| Ширина конструкции | 20 мм |
| Номинальный расход (по DIN 1343) | 30 л/мин |
| Рабочий пневматический порт | QS-4 |
| Рабочее напряжение | 24 В DC |
| Рабочее давление | 0 бар…1,5 бар |
| Тип возврата | механическая пружина |
| Степень защиты | IP40 |
| Знак CE (см. декларацию о соответствии) | по директиве ЕС об ЭМС / в соответствии с директивой ЕС RoHS |
| Номинальный размер | 1,5 мм |
| Размер решётки | 20 мм |
| Функция выхлопа | нерегулируемый |
| Принцип уплотнения | мягкое |
| Положение при монтаже | любое |
| Ручное дублирование | без фиксации |
| Тип пилотирования | прямого действия |
| Направление потока | нереверсивный |
| Перекрытие | отрицательное перекрытие |
| Индикация состояния сигнала | LED |
| Максимальная частота переключения | 10 Гц |
| Время выключения | 6 мс |
| Время включения | 6 мс |
| Относительная продолжительность включения | 100% |
| Характеристики катушки | 24 В DC: low-current phase 0,7 Вт, high-current phase 3,0 Вт |
| Допустимые колебания напряжения | +/-10% |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание к рабочей и пилотной среде | Возможна работа со смазкой (смазка требуется постоянно) |
| Вибростойкость | Транспортное испытание, уровень жёсткости 2 (FN 942017-4, EN 60068-2-6) |
| Ударостойкость | Испытание на удар, уровень жёсткости 2 (FN 942017-5, EN 60068-2-27) |
| Соответствие LABS (PWIS) | VDMA24364-B2-L |
| Температура хранения | -20 °C…60 °C |
| Температура рабочей среды | -5 °C…50 °C |
| Температура окружающей среды | -5 °C…50 °C |
| Вес | 30,6 г |
| Электрическое подключение | Plug KMH |
| Тип монтажа | с проходным отверстием |
| Пневматическое присоединение | QS-4 |
| Примечание к материалам | соответствует RoHS |
| Материал уплотнений | фторкаучук / HNBR / НБР |
| Материал корпуса | Reinforced PA / Reinforced PPS |
| Материал винтов крышки | сталь |
ДС номер ЕАЭС N RU Д-CN.РА08.В.16360/26
Действует до: 2031-09-08
Назначение
Вакуумный элемент создаёт и удерживает разрежение: применяется для захвата и перемещения деталей вакуумными захватами и присосками. Тип MHA — вакуумный генератор, в каталоге 3 исполнения; выбирают по присоединению — QS-3, QS-4; номинальному расходу — 30 л/мин; типоразмеру — 1,5 мм. Ближайший тип в классе — OVEM: отличается присоединением — здесь QS-3, QS-4, там QS-8. Исполнение 566175: присоединение — QS-4; номинальный расход — 30 л/мин; типоразмер — 1,5 мм; рабочее давление — 0 бар…1,5 бар; температура — -5 °C…50 °C. От соседнего исполнения 560372 отличается присоединением (QS-4 против QS-3). Артикул 566175, Festo.
FAQ
Какое присоединение у 566175?
Пневматическое присоединение — QS-4.
Какой номинальный расход у 566175?
Номинальный расход (по DIN 1343) — 30 л/мин.
Какой типоразмер у 566175?
Номинальный размер — 1,5 мм.
В каком диапазоне рабочее давление у 566175?
Рабочее давление — 0 бар…1,5 бар.
Когда поставите 566175?
Поставка под заказ, ориентировочно 5 нед., минимальная партия — от 1 шт.
